Allen Bradley 1756-PA72

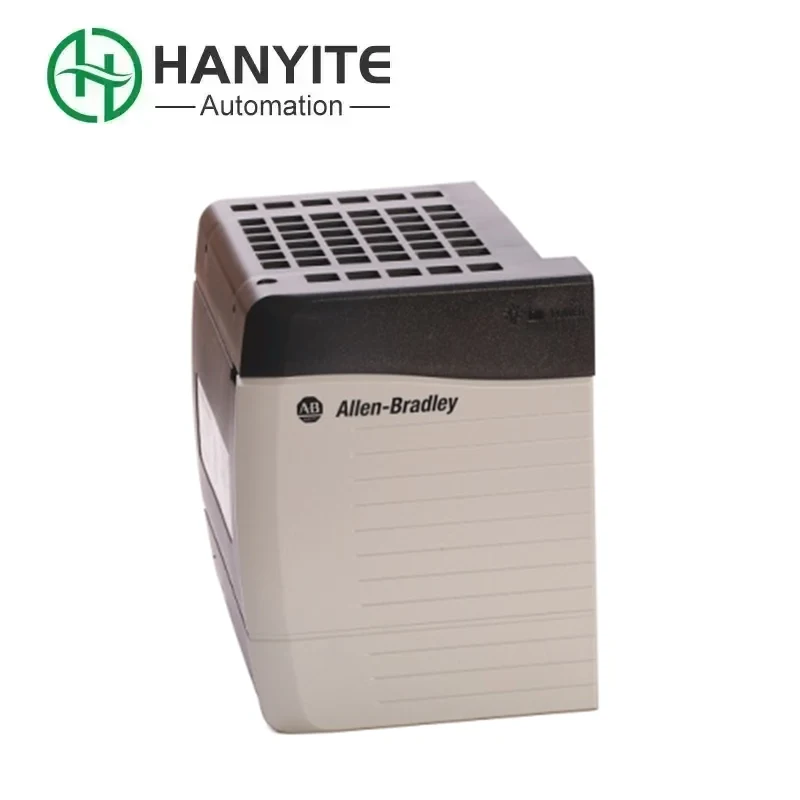

Das von Hanyite bereitgestellte Leistungsmodul Allen Bradley 1756-PA72 ist ein Leistungsmodul der ControlLogix-Serie von Rockwell Automation und Teil der Produktlinie der ControlLogix-Leistungsmodule. Es wird hauptsächlich in Verbindung mit dem 1756-Schrank verwendet und stellt 1,2 V, 3,3 V, 5 V und 24 V Gleichstrom-Stromversorgungen für die Schrankrückwand bereit. Es wird auf der linken Seite des Racks installiert und direkt in die Rückplatte eingesetzt. Die Auswahl der Module wirkt sich auf die Auswahl der Racktypen aus.

Technische Spezifikationen des Leistungsmoduls

Die Eingangsspannung des Allen Bradley 1756-PA72 beträgt 120/240 V Wechselstrom und der Betriebsspannungsbereich liegt bei 85–265 V Wechselstrom. Die Eingangsleistung beträgt 100VA/100W. Die Eingangsfrequenz beträgt 47-63Hz. Das Modul kann 1,2 V, 3,3 V, 5 V und 24 V DC-Stromversorgungen bereitstellen. Wenn die Stromkapazität 1,2 VDC beträgt, beträgt sie 1,5 A. Die Nennleistung beträgt 25 W (Betriebstemperaturbereich 0 bis 60 °C) und der Nennenergieverbrauch beträgt 85,3 BTU/Stunde. Der maximale Stoßstrom beträgt 20A. Der maximale Strom beträgt 15 A und die maximale Transformatorlast beträgt 100 VA. Die kontinuierliche Spannungsisolierung beträgt 250 V; Der Transformator mit verstärkter Isolierung hat den 60-Sekunden-Spannungstest mit 3500 VDC bestanden.

Behebung häufiger Fehler

Die Leistungsabgabe des Allen Bradley 1756-PA72 ist ungewöhnlich. Dies äußert sich in anormalen Modulanzeigen (z. B. keine Stromanzeige oder ständig leuchtende Alarmleuchte), die dazu führen können, dass nachgeschaltete Geräte heruntergefahren oder neu gestartet werden. Prüfen Sie, ob die Eingangsspannung im Nennbereich liegt und ob der Ausgang überlastet ist und kein Kurzschluss vorliegt. Wenn das Modul die Kommunikation mit der Hauptsteuerung verliert, kann dies an einer lockeren Kommunikationsschnittstelle oder einem Fehler im optischen Isolationsschaltkreis liegen. Die Diagnose kann über die 9600 Baud RS-232-Schnittstelle (25-poliger Stecker Typ D) erfolgen. Das Modul ist mit einer internen Fehlererkennungsschaltung ausgestattet, die die Stromschiene, den Spannungsregler und die interne Sammelschiene kontinuierlich überwachen kann. Wenn ein vorübergehender Fehler auftritt, kann der Fehlercode über das Diagnosetool Diagread gelesen werden. Bei dauerhaften Fehlern muss der Status des Hardware-Mehrheitswahlkreises überprüft werden.

Fehlerbehebung und Schritte

Vergewissern Sie sich, dass das auszutauschende Modul Allen Bradley 1756-PA72 in den physischen Steckplatz eingesetzt wurde und dass die beiden Stromschienen korrekt angeschlossen sind. Messen Sie die Stabilität der Eingangsspannung, um Netzschwankungen oder Wackelkontakte auszuschließen. Stellen Sie über die Triconex-Diagnoseschnittstelle (RS-232) eine Verbindung zur Diagread-Software her, um die Protokolle des Speicherzugriffs und des Kommunikationsbusstatus zu lesen. Wenn „Kommunikationsprozessorfehler“ angezeigt wird, überprüfen Sie bitte den Betriebsstatus des MOTOROLA MPC860-Prozessors (32 Bit, 50 MHz) und die Integrität der Flash-ROM-Daten. Wenn ein dauerhafter Fehler diagnostiziert wird, unterstützt es den Online-Modulaustausch und das System wechselt automatisch in den fehlertoleranten Modus (basierend auf Fehlererkennungsschaltungen und redundantem Design). Bitte sichern Sie vor dem Austausch die Konfigurationsdaten, um sicherzustellen, dass die Firmware-Version des ausgetauschten Moduls mit dem Originalsystem kompatibel ist.

 After-Sales

Wir bieten eine technische Hotline rund um die Uhr, einen kostenlosen Teileaustauschservice innerhalb der zweijährigen Garantiezeit und Unterstützung bei der Entwicklung maßgeschneiderter Programme. Bei Fragen können Sie sich gerne an uns wenden. Für den Kauf geben Sie bitte Hanyite in China an.
