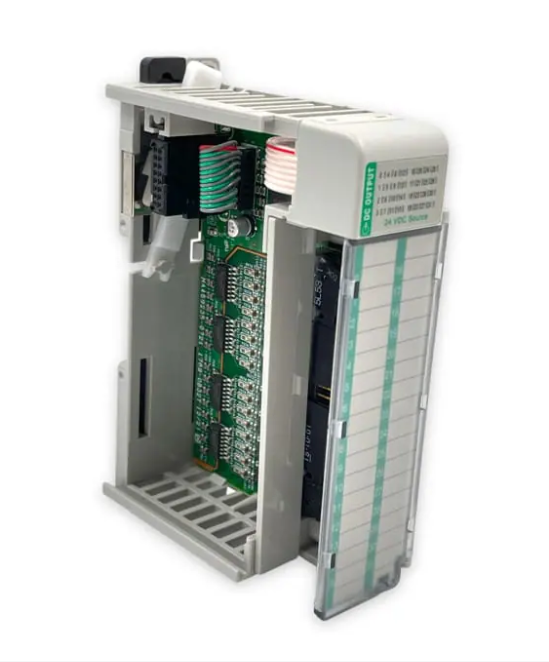

Allen Bradley 1769-OB32T

Allen Bradley 1769-OB32T ist im Grunde ein 32-Punkt-DC-Ausgangsmodul mit hoher Dichte. Es gehört zur CompactLogix-Produktreihe von Rockwell Automation. Seine Hauptfunktion besteht darin, Anweisungen von der SPS zu empfangen und die Aktoren vor Ort zu steuern. Aufgrund seiner 32 Ausgabepunkte eignet es sich besonders für Szenarien mit einer großen Anzahl von Ausgabepunkten, aber begrenztem Platz im Schaltschrank. Der wichtigste Punkt ist, dass es mit einer elektronischen Sicherungsvorrichtung ausgestattet ist, die in industriellen Umgebungen sehr praktisch ist und viele Probleme vermeiden kann. Als Lieferant sind alle Produkte, die wir Ihnen derzeit von Hanyite Automation Technology anbieten, original, brandneu und in ausreichender Menge auf Lager. Bei Kaufwünschen können Sie sich jederzeit gerne an uns wenden.

Merkmale und Vorteile

Der größte Vorteil des Allen Bradley 1769-OB32T besteht darin, dass er viele Spitzen hat und robust ist. Auf einer einzigen Platine befinden sich 32 Punkte, was erheblich wertvollen Platz im Schaltschrank einsparen kann. Sie müssen den Schrank nicht mit zusätzlichen Punkten füllen, nur um mehr Punkte unterzubringen. Das Wichtigste ist, dass es über eine Funktion zur „elektronischen Versicherung“ verfügt. Bei einem Kurzschluss oder einer Überlastung der Geräte vor Ort kann der Schutz automatisch unterbrochen werden. Im Gegensatz zu den altmodischen Modulen müssen Sie die Sicherung nicht manuell austauschen und nach der Fehlerbehebung zurücksetzen. Sie können einfach die Reset-Taste drücken und es weiter verwenden. Das spart Ersatzteilkosten und macht die Wartung besonders einfach.

Hauptmerkmal

Dabei handelt es sich um ein 24-Volt-DC-Ausgangsmodul mit 32 Punkten, die in zwei Gruppen verwaltet werden. Jede Gruppe verfügt über ein eigenes gemeinsames Terminal. Jeder Punkt kann 0,5 Ampere Strom ausgeben, was für herkömmliche Magnetspulen oder Relais mehr als ausreichend ist. Es gehört zur CompactLogix-Familie und muss in das 1769-Rack eingesteckt werden. Die Verkabelung muss gemäß den entsprechenden Klemmenblöcken erfolgen. Da es außerdem über integrierte Schutzfunktionen verfügt, ist es wesentlich zuverlässiger in der Anwendung als herkömmliche Module. Es besteht kein Grund zur Sorge, dass das Modul aufgrund unsachgemäßer Bedienung versehentlich durchbrennt.

Umweltverträglichkeit

Der Allen Bradley 1769-OB32T wurde speziell für raue Umgebungen in Werkstätten entwickelt und ist äußerst langlebig. Ob in heißen Sommern oder kalten Wintern oder in feuchten und staubigen Bedingungen, es kann normal funktionieren. Auch die Vibrations- und Störfestigkeit entspricht Industriestandards. Solange es im üblichen Temperaturbereich von 0 bis 60 Grad liegt, kann es auch bei der Installation auf einer Vibrationsmaschine problemlos stabil laufen.

FAQ

Q1. Welche Farbe hat das Licht, wenn der Ausgangspunkt kurzgeschlossen ist?

A: Bei einem Kurzschluss oder einer Überlastung unterbricht das Modul automatisch den Ausgang. Zu diesem Zeitpunkt erlischt die entsprechende LED-Anzeigeleuchte (oder blinkt, abhängig von der Firmware-Version; in der Regel weist das Ausschalten auf einen Schutzzustand hin). Nachdem der Kurzschlussfehler ausgeschlossen wurde, aktivieren Sie den Ausgangskanal erneut. Wenn das Licht aufleuchtet, bedeutet dies, dass der Normalzustand wiederhergestellt ist.

Q2. Kann dieses Modul 110-V- oder 220-V-Schütze direkt ansteuern?

A: Auf keinen Fall! Dies ist ein 24-V-DC-Ausgangsmodul. Wenn Sie 220 V Wechselstrom anschließen, bewegt sich nicht nur das Schütz nicht, sondern das Modul brennt auch sofort durch. Um 220-V-Geräte anzutreiben, verwenden Sie bitte Relais oder AC-Ausgangsmodule.

Q3. Benötigt dieses Modul eine separate externe Stromversorgung?

A: Für den Allen Bradley 1769-OB32T ist keine separate externe Stromversorgung erforderlich. Es verbraucht jedoch 5 V Strom auf der Rückwandplatine (ca. 290 mA). Sie müssen also berechnen, ob Ihr 1769-Leistungsmodul so viele Module verarbeiten kann. Überlasten Sie die Busspannungsversorgung nicht.
