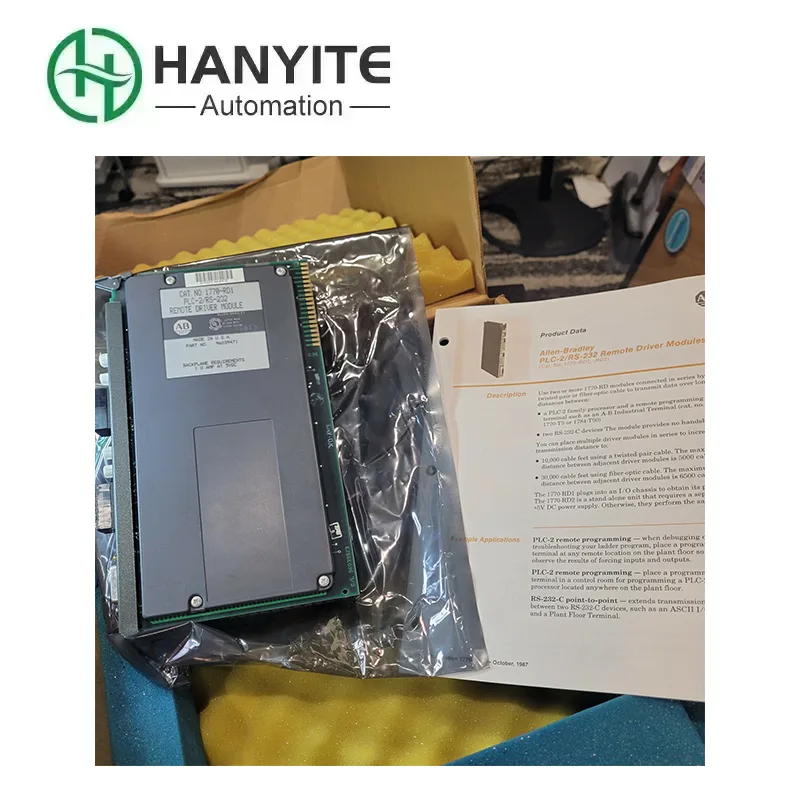

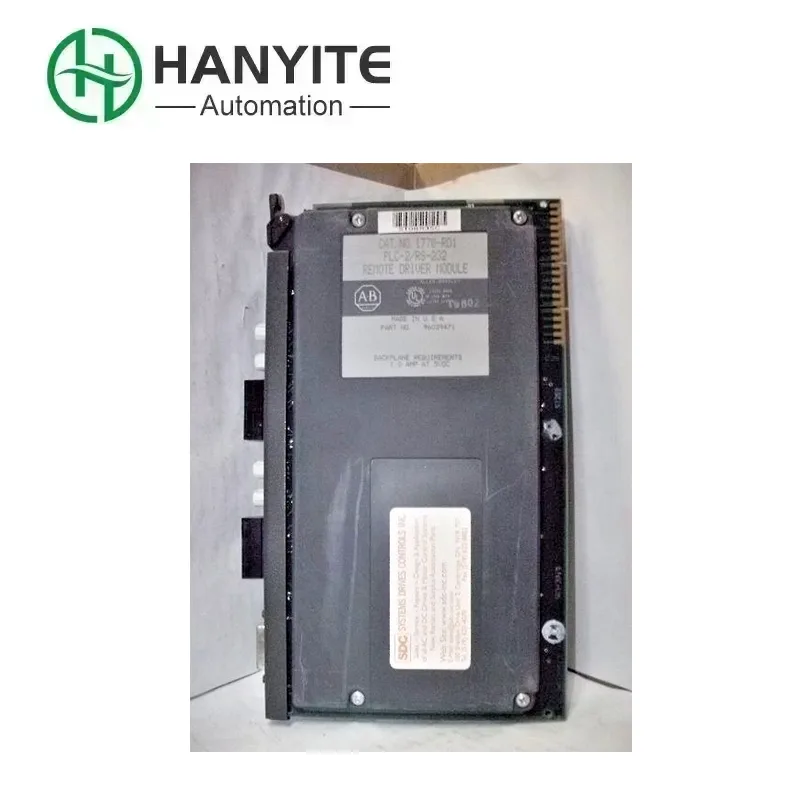

Allen Bradley 1770-RD1

Der Allen Bradley 1770-RD1 ist ein äußerst klassisches Remote-I/O-Treibermodul aus den frühen Tagen von Rockwell. Man kann es sich als „Sender“ oder „Übersetzer“ vorstellen. Es stellt keine direkte Verbindung zu den Sensoren her, sondern wird neben dem PLC-5-Prozessor in das Rack gesteckt und ist insbesondere dafür verantwortlich, die „Befehle“ der SPS in ein spezielles Signal zu übersetzen, das dann über ein langes Kabel (Remote-I/O-Link) an das entfernte I/O-Rack übertragen wird. Im Gegenzug empfängt es auch die vom entfernten Rack zurückgesendeten Vor-Ort-Signale und übersetzt sie für die SPS. Es ist die zentrale Brücke zwischen dem zentralen Kontrollraum und der Feldausrüstung. Wenn Sie dieses zentrale Kommunikationsmodul zur Wartung Ihres alten Systems kaufen müssen, ist die Wahl eines zuverlässigen Lieferanten daher von größter Bedeutung. Wir versichern Ihnen, dass es original und brandneu ist und so die Rolle dieser „Brücke“ genauso stabil wie ein neues Gerät übernehmen kann, sodass Ihr System über einen langen Zeitraum zuverlässig funktioniert.

Hauptmerkmale

1. Der Allen Bradley 1770-RD1 kann nur eines – übersetzen. Es beteiligt sich nicht an anderen Aufgaben.

2. Im System fungiert es meist als „Anführer“, der die Initiative zur Kommunikation ergreift und den entfernten Untergebenen (entfernten Racks) Fragen stellt wie: „Was ist da drüben los?“

3. Darin befindet sich eine BNC-Schnittstelle mit rundem Kopf, genau wie der Kopf eines alten TV-Antennenkabels, und das spezielle Kabel wird daran angeschlossen, um mit der Gegenseite zu chatten.

4. Auf dem Bedienfeld befinden sich mehrere kleine Lichter. Ob die Kommunikation normal ist oder nicht, ob eine Fehlfunktion vorliegt, lässt sich anhand des Blinkens der Lichter erkennen, was sehr deutlich ist.

5. Es gibt so viele elektrische Funken und verschiedene Signale in der Fabrik, aber sie kann trotzdem stabil arbeiten und ist nicht anfällig für „Ausfälle“.

Effizienzsteigerung

Die Kernfunktion des Allen Bradley 1770-RD1 besteht, vereinfacht gesagt, darin, als Datenübertragungszentrum und Kommunikationskoordinator für das gesamte PLC-5-System zu fungieren. Es besteht keine direkte Verbindung zu Schaltern oder Sensoren vor Ort. Stattdessen verbleibt es an der Seite des „Gehirns“ der SPS und ist insbesondere für die Verpackung und Übertragung der vom „Gehirn“ ausgegebenen Anweisungen wie „Motor starten“ oder „Ventil öffnen“ über ein Koaxialkabel verantwortlich. Gleichzeitig hört es auch ständig auf die aus der Ferne übermittelten Signale vor Ort, wie zum Beispiel „Material an Ort und Stelle“ oder „Knopf gedrückt“, und leitet sie dann vollständig an das „Gehirn“ zur Verarbeitung weiter. Ohne sie würden der zentrale Kontrollraum und die Ausrüstung vor Ort zu zwei isolierten Inseln werden, die nicht miteinander kommunizieren könnten. Es ist genau dieser unverzichtbare Bote und Übersetzer.

Die Schmerzpunkte angehen

Der Allen Bradley 1770-RD1 behebt hauptsächlich die drei problematischsten Probleme in großen automatisierten Systemen: Entfernung, Verkabelung und Erweiterung. Erstens nutzt es eine zuverlässige Kommunikationsverbindung, um das Problem vollständig zu lösen, dass SPS und Feldgeräte zu weit voneinander entfernt sind, was zu Signaldämpfung und Interferenzen führt. Zweitens entfällt der Albtraum, Hunderte oder Tausende von Punkten „Punkt-zu-Punkt“ verkabeln zu müssen, wodurch die Verkabelung des gesamten Systems einfach, wirtschaftlich und sauber wird. Wenn eine Fabrik schließlich neue Geräte hinzufügen muss, ist es nicht mehr notwendig, die Kabel vom zentralen Kontrollraum mühsam neu zu verlegen. Stattdessen kann es einfach am nahegelegenen Remote-Rack erweitert und per Software konfiguriert werden, was System-Upgrades äußerst flexibel und bequem macht.
