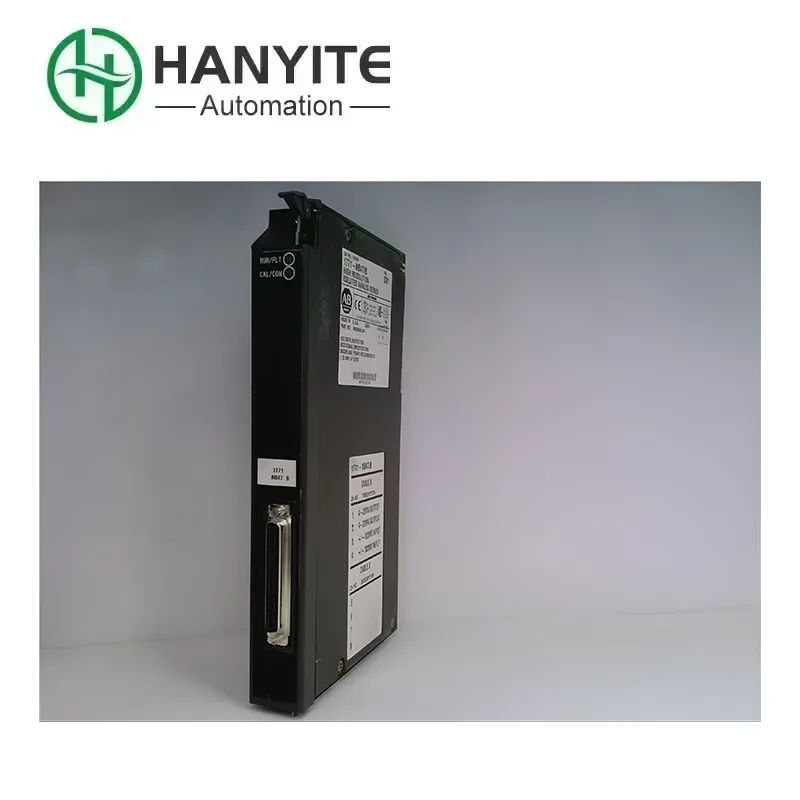

Allen Bradley 1771-NB4T

Das Allen Bradley 1771-NB4T ist ein PROFIBUS-DP-Kommunikationsmodul aus der Rockwell 1771-Serie. Man kann es sich als „Übersetzer“ oder „Brücke“ vorstellen. In vielen Fabriken stammen die Geräte möglicherweise aus verschiedenen „Ländern“ (Marken), beispielsweise stammen die SPS von Rockwell (sprechend „Englisch“), die Frequenzumrichter, Sensoren oder Instrumente stammen jedoch von Siemens oder anderen europäischen Marken (sprechend „Deutsch“). Sie verstehen die Sprache des anderen nicht und können nicht direkt kommunizieren. Die Aufgabe besteht darin, Rockwells PLC-5- oder SLC-5/03- und höher-Serien-SPS in die Lage zu versetzen, diejenigen Geräte zu verstehen und zu steuern, die PROFIBUS „Deutsch“ sprechen, sodass das gesamte Automatisierungssystem reibungslos und kollaborativ arbeiten kann. Wenn Ihre Fabrik diesen wichtigen „Übersetzer“ kaufen muss, ist die Wahl eines zuverlässigen Lieferanten daher von größter Bedeutung. Wir versprechen, Original- und brandneue Module bereitzustellen, um sicherzustellen, dass Ihr altes System stabil und lange funktionieren kann.

Effizienzsteigerung

1. Bisher war zum Anschließen eines Geräts möglicherweise das Ziehen von mehr als einem Dutzend Drähten erforderlich. Jetzt werden nur noch ein Buskabel und wenige Steckverbinder benötigt, was die Installationszeit deutlich verkürzt.

2. Über die Konfigurationssoftware können Ingenieure den gesamten Netzwerkstatus auf dem Computer anzeigen und Kommunikationsprobleme schnell lokalisieren, anstatt wie bisher ein Multimeter zu verwenden, um jeweils ein Kabel zu überprüfen.

3. Wenn ein Gerät eine Fehlfunktion aufweist, können Sie anhand der Diagnoseinformationen des Moduls schnell erkennen, welche Slave-Station die Verbindung getrennt hat, und das Wartungspersonal kann das Gerät direkt überprüfen, anstatt überall nach dem Problem suchen zu müssen, was die Ausfallzeit erheblich verkürzt.

4. Große Datenmengen können auf einmal vom Gerät ausgelesen werden (z. B. Betriebsstrom, Frequenz, Fehlercodes des Frequenzumrichters usw.), anstatt wie bisher nur ein einfaches Signal auslesen zu können. Die Informationen sind umfassender und die Steuerung präziser.

Kerninteressenpunkt

1. Der größte Vorteil besteht darin, dass Geräte verschiedener Marken innerhalb eines Systems harmonisch koexistieren können. Sie müssen nicht alle Siemens-Frequenzumrichter austauschen, um die SPS von Rockwell nutzen zu können, was eine erhebliche Kostenersparnis bedeutet.

2. Im Vergleich zur herkömmlichen Punkt-zu-Punkt-Festverkabelung ermöglicht PROFIBUS die Verbindung vieler Geräte über ein einziges Buskabel. Je mehr Geräte vorhanden sind, desto spürbarer sind die Kosteneinsparungen bei Kabeln, Racks und Konstruktion und desto sauberer wird der Schrank.

3. Die digitale Kommunikation ist präziser, verfügt über stärkere Anti-Interferenz-Fähigkeiten und die Datenübertragung ist schneller, wodurch das gesamte Steuerungssystem eine höhere Reaktionsgeschwindigkeit und Stabilität erreicht.

4. Für PLC-5-Systeme, die noch stabil funktionieren und neue PROFIBUS-Geräte hinzugefügt werden müssen, ist dieses Modul die beste Wahl, da die enormen Investitionen in die Aufrüstung des gesamten Systems vermieden werden.

Kompatibilität und Integration

1.Der Allen Bradley 1771-NB4T ist hauptsächlich für die Verwendung in Verbindung mit Prozessoren der Serien PLC-5 und SLC 5/03 und höher konzipiert. Beachten Sie, dass es nicht auf moderneren ControlLogix- oder CompactLogix-Plattformen verwendet werden kann, die über entsprechende Module der Serien 1756 oder 1769 verfügen.

2. Es muss im E/A-Rack der Serie 1771 installiert werden, z. B. 1771-A1B, 1771-A2B, 1771-A3B usw.

3. Als Master-Station kann sie die meisten Geräte von Drittanbietern integrieren, die das PROFIBUS-DP-Slave-Protokoll unterstützen, wie z. B. Frequenzumrichter, Starter, Instrumente, I/O-Module usw. von Marken wie Siemens, SEW und Danfoss. Die Kompatibilität ist sehr umfangreich und es handelt sich wirklich um einen „Alleskönner“.

4. Zum Schreiben von SPS-Programmen muss RSLogix 5 oder RSLogix 500 verwendet werden, und Daten können mit 1771-NB4T über Blocktransferanweisungen (BTR/BTW) ausgetauscht werden. Gleichzeitig muss die Software RSNetWorx für Profibus verwendet werden, um das gesamte Profibus-Netzwerk zu konfigurieren.

FAQ

F1: Kann dieses Modul in meinem ControlLogix-Rack verwendet werden?

A: Der Allen Bradley 1771-NB4T ist ein Modul der 1771-Architektur und kann nur in PLC-5- und SLC 500-Systemen verwendet werden. Das ControlLogix-System erfordert die Verwendung von 1756-DNB- oder 1756-DNBH-Modulen.

F2: Wie kann ich feststellen, ob mein SPS-Programm Daten korrekt liest und schreibt?

A: Im SPS-Programm müssen Sie die Befehle Block Transfer Read (BTR) und Block Transfer Write (BTW) verwenden, um mit dem Modul zu kommunizieren. Sie können das „Abschlussbit“ (DN) und das „Fehlerbit“ (ER) dieser Anweisungen sowie die Daten in der Datentabelle überwachen, um festzustellen, ob die Kommunikation normal verläuft.

F3: Kann die Ausrüstung, die ich habe, nämlich PROFIBUS-PA, direkt angeschlossen werden?

A: Nein, das kann es nicht. PROFIBUS-PA ist ein sicherer Bus für die Prozessautomatisierung. Sie benötigen einen DP/PA-Koppler oder Link, um das PA-Segment mit dem DP-Netzwerk zu verbinden, und dann kann der Allen Bradley 1771-NB4T mit dem PA-Gerät kommunizieren.
