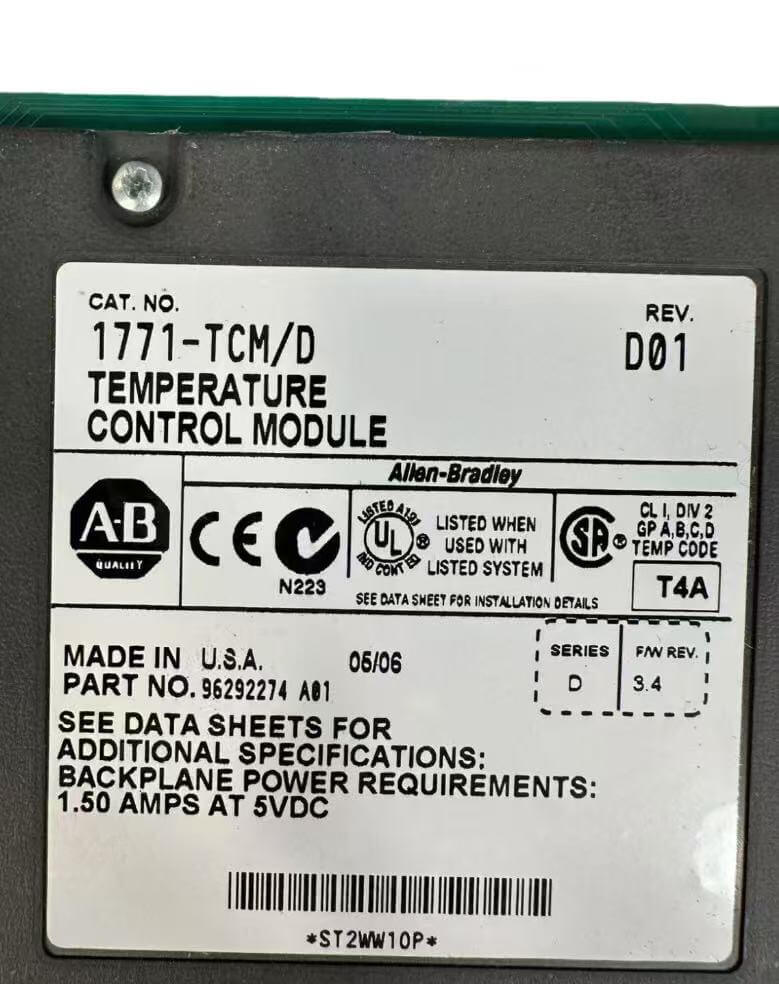

Allen Bradley 1771-TCM

Die präzise Temperaturregelung für Hochtemperaturöfen und chemische Reaktionsgefäße beruht häufig auf der Signalerfassung über Mehrkanal-Thermoelemente. Der Allen Bradley 1771-TCM mit seiner lokalen I/O-Backplane stellt eine direkte Verbindung her und passt sich mit der Kompensation des kalten Endes über einen weiten Temperaturbereich präzise an solche anspruchsvollen Bedingungen an. Dieses Modul wird von der Rack-Backplane mit Strom versorgt, ohne dass eine externe Stromversorgung erforderlich ist.

Im Vergleich zu herkömmlichen Temperaturregelungstransmittern entfällt die Notwendigkeit einer sequentiellen analogen Größenumwandlung und Verkabelung, wodurch Millivoltsignale direkt digitalisiert werden und Verkabelungs- und Driftfehler innerhalb des Schaltschranks erheblich reduziert werden. Nach der Überprüfung durch Hanyite Automation Technology mit Lieferanten ist der aktuelle Kaufkanal reibungslos und brandneue Produkte sind auf Lager, was zuverlässige Hardware-Unterstützung für die Aufrüstung von Temperaturmesssystemen in der Produktionslinie bietet.

Panel-Bedienlogik

Bediener können die Anpassung der Kanalparameter schnell abschließen, indem sie einfach die vereinfachten DIP-Schalter am Front-End einstellen, ohne dass eine komplexe Softwarekonfiguration erforderlich ist. Die Panel-Anzeigelampenkombination des Allen Bradley 1771-TCM kann intuitiv den Echtzeitstatus von Thermoelementen und Kommunikation widerspiegeln, mit extrem hoher Erkennbarkeit vor Ort. Der Signalerfassungsschwellenwert und die Filterparameter sind alle auf der Grundlage technischer Logik voreingestellt, wodurch die Häufigkeit manueller Eingriffe und das Risiko einer Fehlbedienung erheblich reduziert werden.

Robustheit und Umweltfreundlichkeit

Dieses Modul ist speziell für schwere Industriebedingungen konzipiert. Allen Bradley 1771-TCM kann die Genauigkeit der Thermoelement-Kaltstellenkompensation in einem weiten Temperaturbereich von -25 °C bis +65 °C aufrechterhalten. Es kann auch die physische Stabilität interner elektronischer Komponenten selbst bei starken Vibrationen und staubigen Werkstätten aufrechterhalten. Seine Leiterplatte wird mit der Molding-Coating-Technologie bearbeitet, die die Erosion von feuchter Luft und leitfähigem Staub effektiv blockiert und so die Zuverlässigkeit der Messung in rauen Umgebungen wie der Metallverhüttung oder der chemischen Industrie für den Langzeitbetrieb gewährleistet.

Außendienst und Fehlerbehebung

Das Modul verfügt über eine Standard-Grundplatteninstallationsstruktur mit Schieneneinschub. Beim Austausch vor Ort ist lediglich das Trennen der Verdrahtungsklemmenleiste und das Lösen der Verriegelung erforderlich, um das Einsetzen und Entfernen abzuschließen, und das bei äußerst geringem Zeitaufwand. Das Kanalfehlerisolationsdesign des Allen Bradley 1771-TCM ermöglicht eine unabhängige Fehlerbehebung, wenn ein einzelner Pfad beschädigt ist, ohne dass die gesamte Maschine zur Reparatur offline sein muss. In Kombination mit der Systemselbstdiagnosefunktion kann das Wartungspersonal potenzielle Probleme wie Sensorbrüche oder Kurzschlüsse schnell lokalisieren und so die Stillstandszeit der Produktionslinie erheblich verkürzen.

Fragen und Antworten zur Installation und zum Betrieb

F1 Unterstützt dieses Modul die Hot-Swap-Installation?

Der Hot-Swap-Betrieb wird nicht unterstützt. Vor dem Anschließen oder Umverdrahten muss die Stromversorgung des Racks unterbrochen werden. Andernfalls kann es zu Schäden am Backplane-Schaltkreis kommen.

F2 Wie viele E/A-Steckplätze benötigt das Modul-Baseboard?

Je nach Systemkonfigurationsanforderungen belegt dieses Modul normalerweise einen standardmäßigen 1771-E/A-Steckplatz.

F3 Wie wähle und konfiguriere ich den Thermoelementtyp?

Der Thermoelementtyp wird über den Mikro-DIP-Schalter an der Vorderseite des Moduls ausgewählt und konfiguriert. Nach dem Ausschalten kann eine manuelle Umschaltung gemäß dem nebenstehenden Beschriftungsdiagramm durchgeführt werden.

F4 Kann es direkt mit der Ethernet-Steuerungsschicht kommunizieren?

Es unterstützt nur die lokale I/O-Backplane-Kommunikation 1771. Wenn Sie eine Verbindung zum Ethernet benötigen, müssen Sie das entsprechende Gateway-Modul der 1771-Serie verwenden.

F5 Welchen Fehler zeigt das kontinuierliche Blinken der Kanalanzeige nach dem Einschalten an?

Das Blinken zeigt normalerweise an, dass der Eingang dieses Kanals getrennt ist oder die Polarität des Thermoelements umgekehrt ist. Sie müssen das Temperaturmesselement vor Ort ausschalten und den Verdrahtungsstatus überprüfen.
