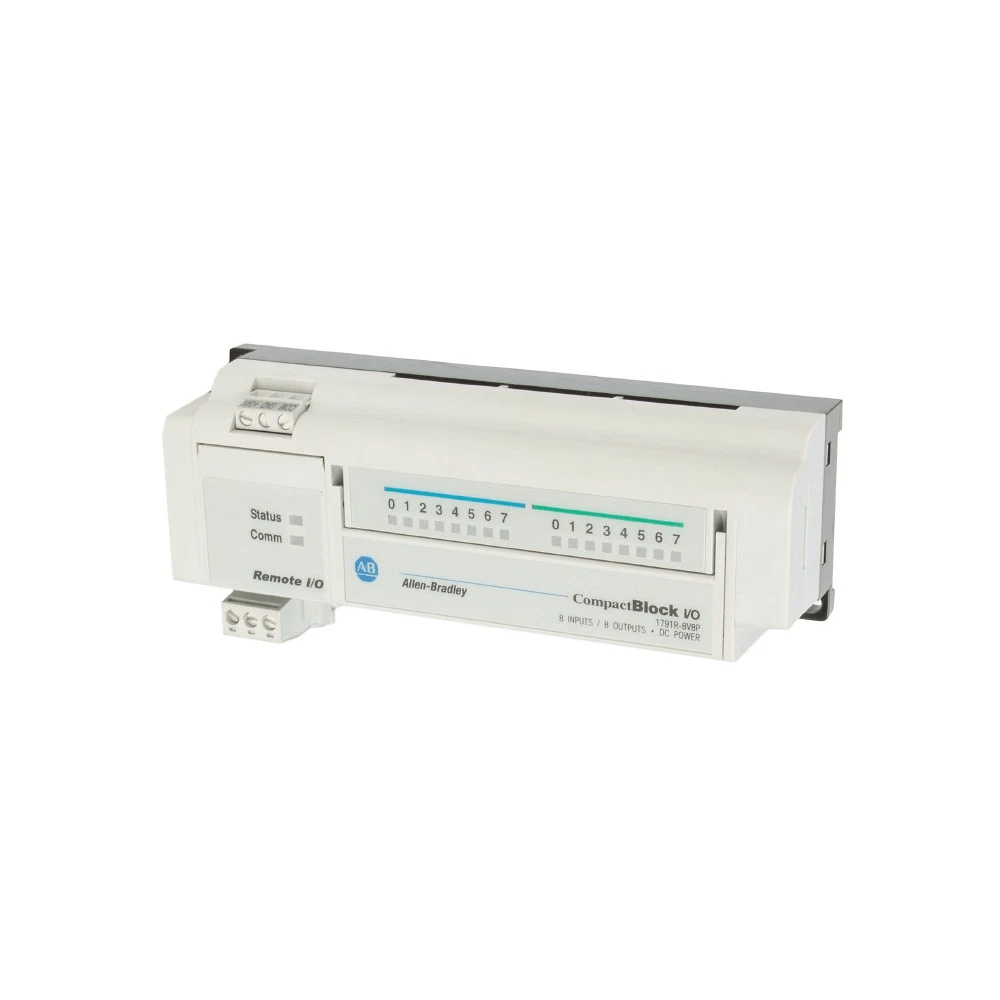

Allen Bradley 1791R-8V8P

Bei der Erneuerung des Sicherheitskreises von Hochleistungswerkzeugmaschinen sind die herkömmlichen Sicherheitsrelais mit fester Verdrahtung umständlich und neigen dazu, sich aufgrund von Vibrationen zu lösen. Der Allen Bradley 1791R-8V8P mit seinen integrierten 8 Eingängen und 8 Ausgängen sowie zwei RJ45-Ethernet-Ports ermöglicht die Übertragung von Standard- und CIP-Sicherheitsdaten im selben Netzwerk innerhalb eines einzigen Knotens, wodurch eine umfangreiche Leitungsverkabelung entfällt.

Seine 24-V-Gleichstrom-Weitspannungsversorgung und die platinenfreie Schieneninstallationsstruktur reduzieren den Platzbedarf des Schaltschranks erheblich. Durch die Verbindung mit Hanyite Automation Technology und die Implementierung der Massenbeschaffung im Quellwerk ist es auch möglich, gleichzeitig kostenlose Muster anzufordern, um die Reaktionsgenauigkeit der Sicherheitslogikverriegelung auf der Maschine zu überprüfen.

Anpassungsfähigkeit an die Umwelt

Die extremen Arbeitsbedingungen an Schwerindustriestandorten stellen die Kontrollknoten vor große Herausforderungen. Dieser Allen Bradley 1791R-8V8P ist mit einem hochfesten Aluminiumgussgehäuse als physische Barriere ausgestattet, das nicht nur wirksam vor elektromagnetischen Störungen schützt, die von in der Nähe befindlichen Hochleistungsgeräten erzeugt werden, sondern auch den ständigen Vibrationen standhält, die durch den Betrieb schwerer Maschinen verursacht werden. Sein solides Schutzniveau kann Spritzer von Metallspänen und das Ausspülen von Schneidflüssigkeit problemlos bewältigen und verhindert so eine Beschädigung der internen Leiterplatten.

Im Hinblick auf die Anpassungsfähigkeit von Temperatur und Luftfeuchtigkeit unterstützt das Gerät den Betrieb in einem breiten Temperaturbereich. Ob es sich um die Schmelzwerkstatt mit hoher Temperatur und hoher Luftfeuchtigkeit oder die kalte Außenpumpstation handelt, sie kann die stabile Leistung des Kernkreislaufs gewährleisten. Gleichzeitig verfügt der Verdrahtungsklemmenblock über eine spezielle Struktur, die ein Lösen der Details verhindert und die potenzielle Gefahr eines Verdrahtungsfehlers aufgrund langfristiger Vibrationen vermeidet.

Mensch-Maschine-Interaktion

Für das Wartungspersonal vor Ort hat die intuitive Erfassung des Modulstatus einen direkten Einfluss auf die Effizienz der Fehlerbehebung. Dieses Gerät ist mit einer kontrastreichen Statusanzeigeleuchte auf der Vorderseite ausgestattet, die den Strom-, Netzwerk- und E/A-Status jedes Kanals deutlich anzeigt. Selbst in einem schwach beleuchteten Schaltschrank können Bediener Kommunikationsunterbrechungen oder Eingabeanomalien schnell lokalisieren. Der Verdrahtungsklemmenblock des Allen Bradley 1791R-8V8P verfügt über ein Plug-and-Play-Design, kombiniert mit einer klaren und auffälligen Stiftbedruckung, wodurch die Fehlerquote bei der Neuverkabelung oder dem Modulaustausch vor Ort erheblich reduziert wird. Diese Plug-and-Play-Hardware-Interaktionslogik reduziert in Kombination mit der Konfigurationseinrichtung, die keine komplexe Programmierung erfordert, die Lernschwierigkeiten für Basismitarbeiter erheblich.

Schmerzpunkte angehen

Herkömmliche verteilte E/A sind anfällig für Störungen bei der Fernkommunikation. Dieses Modul basiert auf dem CIP Safety-Protokoll und gewährleistet eine Datenübertragung mit hoher Bandbreite bei gleichzeitig sicherem und standardisiertem Datenbetrieb im selben Netzwerk, wodurch das Problem der Signalverzerrung an entfernten Knoten vollständig gelöst wird.

Bei der Modernisierung alter Produktionslinien sind die Platzverhältnisse oft äußerst begrenzt. Die kompakte Blockstruktur macht eine Grundplatte und Erweiterungssteckplätze überflüssig und ermöglicht die Erweiterung von 8-Eingangs-/8-Ausgangs-Steuerknoten durch direkte Schieneninstallation, wodurch die Unannehmlichkeit entfällt, Geräte aufgrund unzureichenden Platzes im Schaltschrank nicht installieren zu können.

Sicherheitskreise mit Not-Aus und Lichtschranken erforderten bisher eine separate Festverdrahtung. Dieses Gerät unterstützt die Vervollständigung von Sicherheitslogikverriegelungen innerhalb des Standard-Ethernet-Frameworks, wodurch eine große Menge an Kabelleitungen über große Entfernungen entfällt und das Risiko eines Ausfalls von Sicherheitsfunktionen aufgrund alternder Leitungen eliminiert wird.

Häufig gestellte Fragen

Q1. Muss dieses Modul mit einer speziellen Sicherheitssteuerung ausgestattet sein, um Sicherheits-E/A-Funktionen auszuführen?

A: Ja. Wenn Sie die Sicherheitseingangs-/-ausgangsfunktionen nutzen müssen, muss im System eine GuardLogix-Steuerung installiert sein, die das CIP Safety-Protokoll unterstützt. Standardsteuerungsfunktionen können von einer gewöhnlichen Logix-Steuerung verwaltet werden, der Sicherheitsteil muss jedoch unabhängig mit einer Sicherheitsverbindung eingerichtet werden.

Q2. Können 8 Eingangs- und 8 Ausgangskanäle mit unterschiedlichen Spannungsniveaus von Lasten gemischt werden?

A: Es wird nicht empfohlen. Eingangs- und Ausgangskanäle teilen sich einen gemeinsamen Anschluss, und der Spannungspegel innerhalb derselben Kanalgruppe muss konsistent sein, um zu verhindern, dass Querspannungen im internen Schaltkreis zu Modulschäden führen.

Q3. Wie kann dieses Gerät zur bestehenden Standard-Ethernet-Architektur hinzugefügt werden und ist eine Neuverkabelung erforderlich?

A: Es ist keine Neuverkabelung erforderlich. Dieses Gerät unterstützt Standard-Ethernet-Baum- oder lineare Topologien. Der Allen Bradley 1791R-8V8P kann über die RJ45-Schnittstelle direkt an den vorhandenen Industrie-Switch angeschlossen werden. Die Sicherheitsdaten und Standarddaten werden über dieselbe physische Verbindung übertragen und es muss kein zusätzliches Sicherheitsnetzwerk eingerichtet werden.
