Allen Bradley 1794-IJ2XT

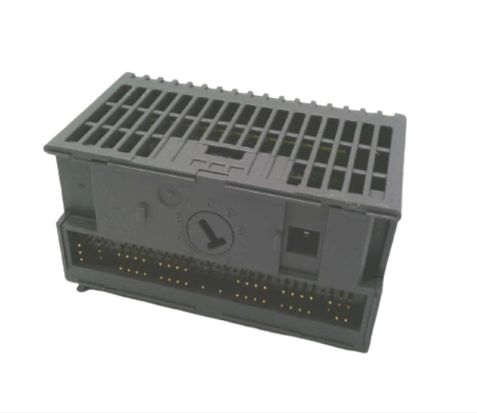

Die Hochgeschwindigkeitsverpackungslinie erfordert eine präzise Positionierung und Geschwindigkeitsmessung. Der Allen Bradley 1794-IJ2XT, dessen Zweikanal-Inkremental-Encoder-Schnittstelle direkt mit der FLEX I/O-Basis verbunden ist, überträgt die Impulserfassung an die Front-End-Ausführung. Im Vergleich zu herkömmlichen analogen Mengenerfassungsmodulen verarbeitet dieses Modul Zählungen und Frequenzmessungen über Hardwarelogik, wodurch die Scanlast der Hauptsteuerungs-SPS erheblich reduziert und Softwareverzögerungen vollständig vermieden werden. Die Stromversorgung erfolgt über den Baseboard-Bus und unterstützt Hot-Swapping im eingeschalteten Zustand. Der Austausch vor Ort kann ohne Demontage der Verkabelung durchgeführt werden. Nachdem Hanyite Automation Technology den Kaufkanal mit Lieferanten bestätigt hat, sind alle diese Module brandneu und auf Lager, wodurch die Stabilität und der geschlossene Betrieb der Ausrüstung unter hochdynamischen Bedingungen effektiv gewährleistet werden.

Wichtige Systemfunktionen

Dieses Modul ist für die präzise Erfassung hochfrequenter Inkremente und Encodersignale in der verteilten Steuerungsarchitektur verantwortlich. Es kann direkt an den Hochgeschwindigkeitsimpulsausgang rotierender Geräte vor Ort angeschlossen werden und diese in Positions- und Geschwindigkeitsdaten umwandeln, die das Steuerungssystem erkennen kann. Der Allen Bradley 1794-IJ2XT unterstützt mehrkanalige unabhängige Zähl- und Frequenzmessvorgänge. Durch die zugrunde liegende Hardware-Logik werden Zählüberlauf und Richtungsbestimmung direkt verarbeitet, wodurch die Abtastzyklusbelastung der Hauptsteuerungs-SPS erheblich reduziert wird und die Echtzeitleistung und Steuerungssicherheit der Positionsregelung und Geschwindigkeitsüberwachung unter hochdynamischen Bedingungen gewährleistet wird.

Vereinfachte Wartung und Diagnose

Wenn die E/A-Basis im eingeschalteten Zustand betrieben wird, unterstützt dieses Modul Hot-Swapping-Vorgänge, sodass das Wartungspersonal fehlerhafte Komponenten direkt austauschen kann, ohne die Systemstromversorgung zu unterbrechen oder den Betrieb benachbarter Module zu beeinträchtigen. Der Modulkörper und der FLEX I/O-Klemmensockel verfügen über ein Schienen-Clip-Trenndesign. Lösen Sie bei der Demontage einfach die Verriegelung, um den Allen Bradley 1794-IJ2XT problemlos von der Basis zu entfernen. Dadurch entfallen die umständlichen Schritte der Demontage der Klemmenblockverkabelung vor Ort und die Wiederherstellungszeit bei einzelnen Hardwarefehlern wird auf wenige Minuten verkürzt.

Bedienerschnittstelle und Benutzerfreundlichkeit

Die Statusanzeigeleuchten sorgen für eine intuitive Zuordnung. Das Modulpanel ist mit mehreren Gruppen von LED-Statusanzeigeleuchten ausgestattet, die den Betriebsstatus und den Kommunikationsverbindungsstatus des Kanals in Echtzeit anzeigen können, sodass Ingenieure schnell die zugrunde liegende Arbeitslogik von Allen Bradley 1794-IJ2XT verstehen können, ohne auf die Softwareschnittstelle zugreifen zu müssen.

Konfigurationsparameter werden flexibel abgebildet. Die internen Register des Moduls unterstützen die direkte Abbildung von Zählwerten auf den Datenbereich der oberen Ebene. Bediener können die Transparenz der logischen Interaktion über den HMI-Bildschirm realisieren, indem sie die Aktivierungs- und Rücksetzanweisungen des Zählers in Echtzeit steuern und so den transparenten Betrieb des Zählers ermöglichen.

Die Reaktion der Hardware-Filterung ist einstellbar. Für Encoder-Eingangsmodule mit unterschiedlichen Drehzahlen im Feld stehen konfigurierbare Eingangsfilterfrequenzparameter zur Verfügung. Dadurch werden niederfrequente mechanische Jitter-Interferenzen effektiv abgeschirmt und die Authentizität und Stabilität der hochfrequenten Impulswechselwirkungsreaktion sichergestellt.

Effizienzsteigerung

Bei hochfrequenten Betriebsbedingungen wie der Materialförderung und dem Schneiden fester Längen verlagert dieses Modul die Hochgeschwindigkeits-Impulsverarbeitungsaufgabe, die ursprünglich von der Hauptsteuerungs-CPU übernommen wurde, auf die Front-End-Hardware und vermeidet so vollständig die Verzögerung der Datenaktualisierung, die durch den Abtastzyklus des SPS-Programms verursacht wird. Diese verteilte Signalverarbeitungsarchitektur reduziert die Verzögerung bei der Positionserfassung und der Ausgabereaktion des Systems erheblich und eliminiert so effektiv die tote Zone der Verarbeitung in der Hochgeschwindigkeits-Pipeline-Synchronisationssteuerung. Es verbessert nicht nur das Aktionstempo und die Positionierungsgenauigkeit der einzelnen Maschinenausrüstung, sondern optimiert auch die Effizienz des kontinuierlichen Betriebs und die Produktionskapazität der gesamten Produktionslinie.
