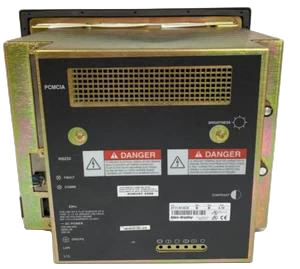

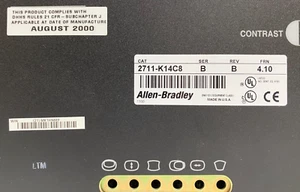

Allen Bradley 2711-K14C8

Wenn Ihre Werkstatt unter rauen Fabrikbedingungen mit dichtem Staub und schwankenden Temperaturen betrieben wird, können Sie es sich nicht leisten, leichtfertig minderwertige HMI-Geräte auszuwählen. Wir betreiben Hanyite Automation Technology als Anbieter von Industriesteuerungen und halten das ganze Jahr über zahlreiche Automatisierungsteile auf Lager, wobei wir für jede Einheit eine strenge Qualitätskontrolle durchführen.

Der 2711-K14C8 von Allen Bradley ist mit einem versiegelten Gehäuse und verstärkten Rahmen ausgestattet, um Staub, Feuchtigkeit und kleinere Vibrationen vor Ort abzuwehren. Es erfasst Betriebsdaten vor Ort und sendet kontinuierlich und ohne Verzögerung Steueranweisungen, sodass es Tag für Tag stabil auf allen Arten von Fertigungsverarbeitungslinien laufen kann.

Betriebsfunktionen

Der Allen Bradley 2711-K14C8 ist als leistungsstarke Mensch-Maschine-Schnittstelle der PanelView 1400-Serie mit einem 14-Zoll-Farb-CRT-Display mit einer Auflösung von 800×600 ausgestattet, das die komplexen Daten und dynamischen Grafiken des Industriestandortes anschaulich darstellen kann. Das Gerät verfügt über eine DH+-Kommunikationsschnittstelle und einen RS-232-Druckeranschluss und kann direkt mit der gesamten SPS-Serie von Rockwell verbunden werden, wodurch eine Hochgeschwindigkeits-Dateninteraktion und ein lokaler Druck von Produktionsberichten erreicht werden.

Es verfügt über einen integrierten 1008-KB-Anwendungs-Flash-Speicher, der die Programmspeicherung vor Ort und das Offline-Debugging unterstützt, und eignet sich für Überwachungs- und Betriebsanforderungen in verschiedenen Szenarien wie kontinuierlichen Prozessindustrien und intelligenten Fertigungslinien. Es verfügt außerdem über starke Signalverarbeitungsfunktionen, die in der Lage sind, wichtige Parameter wie den Betriebsstatus, die Temperatur und die Geschwindigkeit der Ausrüstung in Echtzeit zu erfassen, Grenzwertüberschreitungsalarme und Datenrückverfolgbarkeit zu unterstützen und so die Kontrollierbarkeit und Rückverfolgbarkeit des Produktionsprozesses sicherzustellen.

Benutzererfahrung

Es verfügt über ein großes 14-Zoll-Farbdisplay mit einstellbarer Bildschirmhelligkeit und -kontrast. Es kann Daten in Umgebungen mit starkem oder schwachem Licht in der Werkstatt klar ablesen, wodurch die visuelle Ermüdung der Bediener verringert wird.

Es ist mit Folientastenfeldern in Industriequalität ausgestattet, die ein klares Tastengefühl bieten und benutzerdefinierte Funktionsbeschriftungen unterstützen. Es kann mit schnellen Vorgängen entsprechend den Anforderungen der Produktionslinie eingestellt werden, wodurch die tägliche Parameteranpassung und Befehlserteilung vereinfacht wird.

Es ist mit der PanelBuilder-Unterstützungssoftware ausgestattet, mit intuitiven Schnittstellenkonfigurationsvorgängen, der Drag-and-Drop-Grafikbearbeitung und der Variablenzuordnung unterstützt, sodass Zero-Based-Techniker das Schnittstellendesign und die Programmkonfiguration schnell abschließen können.

Es verfügt über eine Echtzeit-Statusanzeigefunktion, die den Status der Stromversorgung, der Kommunikation und von Fehlern deutlich anzeigt und so eine schnelle Beurteilung des Betriebsstatus der Ausrüstung ermöglicht, ohne dass komplexe Erkennungstools erforderlich sind.

Es unterstützt die beiden Kommunikationsmodi DH+ und RS-232 mit standardisierten Verkabelungsmethoden, was den Anschluss an SPS und Peripheriegeräte ohne zusätzliche Adaptermodule ermöglicht und so den Bereitstellungszyklus vor Ort verkürzt.

Das Gehäuse verfügt über eine NEMA 12/13-Schutzstruktur mit hervorragender Staub- und Ölbeständigkeit. Für die tägliche Reinigung ist nur das Abwischen der Oberfläche erforderlich, was einen einfachen und bequemen Wartungsprozess ermöglicht.

Lösungen für industrielle Herausforderungen

Die herkömmliche industrielle Mensch-Maschine-Schnittstelle weist häufig Probleme wie unklare Anzeige, umständliche Bedienung, schlechte Kommunikationskompatibilität und schwache Anpassungsfähigkeit an die Umgebung auf. Der Allen Bradley 2711-K14C8 geht speziell auf die Kernprobleme der Branche ein. Um das Problem der unklaren Anzeige und des schwierigen Datenlesens in alten Geräten zu lösen, ist dieses Gerät mit einem hochauflösenden Farbdisplay ausgestattet, das sich perfekt an Beobachtungsszenarien über große Entfernungen und an mehreren Stationen anpasst. Gegen die Schwachstellen einer komplexen Bedienung und eines langsamen Lernprozesses für Anfänger reduzieren das vereinfachte Tastenlayout und der Konfigurationsprozess die Bedienungsschwelle für das Personal erheblich und verringern die Wahrscheinlichkeit menschlicher Fehler.

Um dem Problem der schwierigen Kommunikationsanpassung und der hohen Übertragungskosten zwischen verschiedenen SPS-Marken entgegenzuwirken, ist das Gerät nativ mit Rockwell-Kommunikationsprotokollen kompatibel und ermöglicht eine nahtlose Verbindung ohne sekundäre Entwicklung, wodurch Kosten für die Hardwarebeschaffung und Programmentwicklung gespart werden. Angesichts der hohen Geräteausfallrate, die durch raue Umgebungen wie Staub, Öl und Vibrationen an Industriestandorten verursacht wird, hält die verstärkte Gehäusestruktur und das Dichtungsdesign kontinuierlichen Vibrationen und leichten Stößen stand und verfügt über einen stabilen Betriebstemperaturbereich von 0 °C bis 55 °C, wodurch die Häufigkeit von Geräteabschaltungen und Wartungsarbeiten erheblich reduziert wird.

Häufige Fragen

Q1. Zu welcher Serie von Mensch-Maschine-Schnittstellen gehört dieses Gerät? In welchen Szenarien wird es hauptsächlich angewendet?

Dieses Gerät gehört zur PanelView 1400-Serie der Mensch-Maschine-Schnittstelle mit Drucktasten. Es wird häufig in der mechanischen Fertigung, bei chemischen Prozessen, in automatisierten Produktionslinien und in industriellen Ausbildungswerkstätten usw. eingesetzt.

Q2. Unterstützt diese Mensch-Maschine-Schnittstelle die Touch-Bedienung? Was ist die spezifische Operationsmethode?

Das Gerät verfügt über keine Touch-Funktion. Alle Vorgänge werden über die am Gehäuse angebrachten industriellen Folientasten ausgeführt. Es verfügt über eine stärkere Fähigkeit zur Vermeidung von Fehlbedienungen und eignet sich besser für Industriestandorte mit hoher Intensität.

Q3. Mit welchen SPS-Marken und -Modellen kann es Kommunikationsverbindungen herstellen?

Es ist nativ kompatibel mit allen SPS-Serien von Rockwell Allen Bradley, einschließlich ControlLogix, SLC 500, CompactLogix usw. Allen Bradley 2711-K14C8 kann direkt über das DH+-Protokoll kommunizieren.

Q4. Gehen die internen Konfigurationsprogramme und Parameter verloren, wenn das Gerät ausgeschaltet wird?

Sie werden nicht verloren gehen. Das Gehäuse verfügt über einen unabhängigen Flash-Speicher zum Speichern von Programmen und Konfigurationsparametern. Die Daten bleiben nach dem Ausschalten dauerhaft gespeichert und können nach dem Einschalten direkt verwendet werden.

F5. Wie ist die Schutzfähigkeit des Gerätes? Kann es in staubigen und stark öligen Werkstätten normal eingesetzt werden?

Die gesamte Maschine entspricht dem Schutzstandard NEMA 12/13. Es verfügt über eine hervorragende Staub- und Ölschutzwirkung und kann unter schwierigen Arbeitsbedingungen in der Werkstatt stabil arbeiten.
