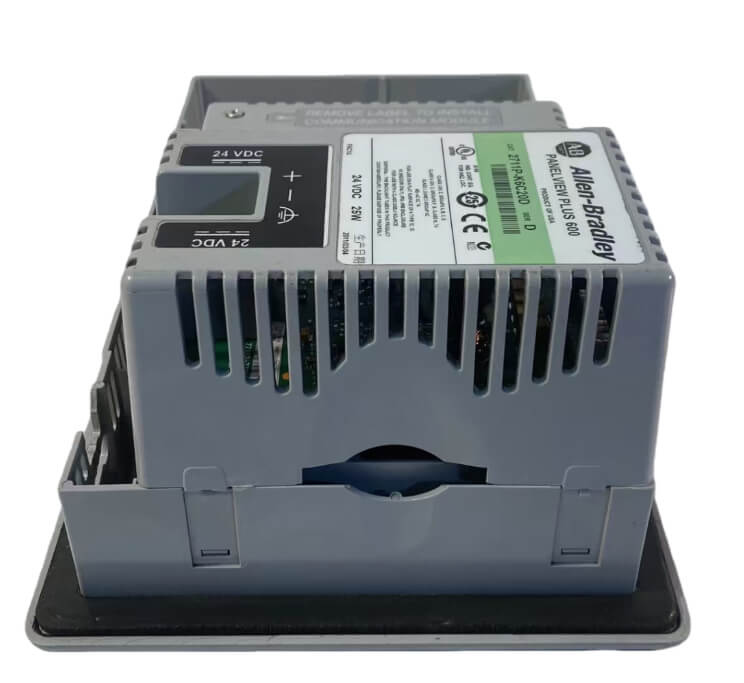

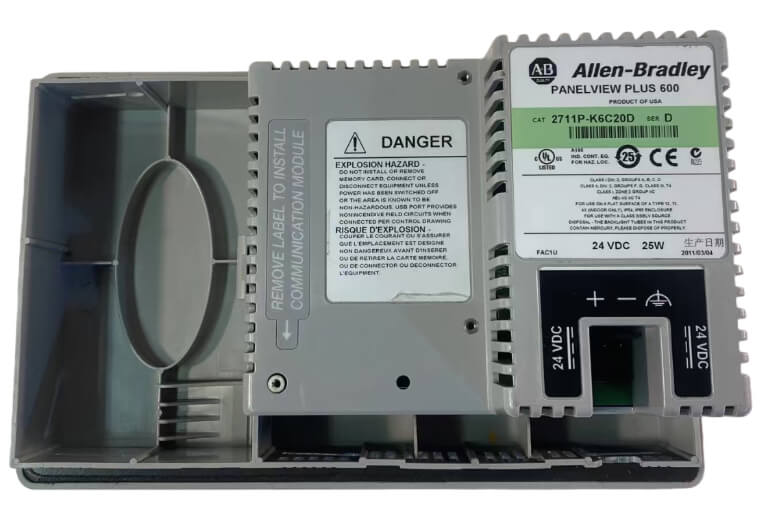

Allen Bradley 2711P-K6C20D

Die metallurgische Werkstatt mit hohem Staubgehalt erfordert eine Anti-Interferenz-Terminalüberwachungs-SPS. Das herkömmliche reine Touch-HMI ist anfällig für Befehlsfehler aufgrund von Ölverschmutzung. Der Allen Bradley 2711P-K6C20D verfügt über die doppelte Eingabe von Berührungs- und physischen Tasten, um die Genauigkeit der Parametereingabe und des Not-Aus-Betriebs auch beim Tragen dicker Handschuhe sicherzustellen. Es ist mit einem 18-32-V-DC-Weitspannungsnetzteil kompatibel und verfügt über integrierte duale serielle DH-485- und DF1-Anschlüsse, wodurch die Stabilität der zugrunde liegenden Kommunikation in heterogenen Netzwerken im Vergleich zu älteren Modellen mit einem einzigen Protokoll erheblich verbessert wird. Nach der Verbindung mit Hanyite Automation Technology und der Implementierung im Großhandelskanal sind die Geräte alle brandneu und auf Lager und erfüllen die dringenden Installationsanforderungen für die Renovierung von Produktionslinien.

Merkmale und Vorteile

Bei komplexen Projekten zur Renovierung von Produktionslinien und zur Geräteintegration wirken sich die Stabilität des Bedienterminals und die Flexibilität der Kommunikation direkt auf die Betriebseffizienz des Systems aus. Der Allen Bradley 2711P-K6C20D kann mit seinem Tastatur- und Touch-Dual-Eingabemodus Not-Start/Stopp und numerische Eingaben über physische Tasten präzise ausführen, selbst wenn der Bediener dicke Schutzhandschuhe trägt, wodurch das Risiko versehentlicher Berührungen oder Fehlfunktionen auf einem reinen Touchscreen effektiv vermieden wird. Seine integrierte Multiprotokoll-Kommunikationsfähigkeit vereinfacht den Gerätevernetzungsprozess in heterogenen Netzwerken erheblich, sorgt für eine effiziente Dateninteraktion und Echtzeitüberwachung auf der zugrunde liegenden Ebene und bietet zuverlässige Schnittstellenunterstützung für kontinuierliche Produktionsabläufe.

Hauptmerkmale

Sie haben zwei Möglichkeiten, mit diesem Gerät zu interagieren: einen Touchscreen und eine voll funktionsfähige Tastatur. Das bedeutet, dass Sie durch Menüs blättern oder genaue Parameter eingeben können. Selbst wenn das Bedienfeld ölig oder staubig ist, klicken die physischen Tasten immer noch deutlich, sodass Sie wissen, dass Ihr Befehl ausgeführt wurde.

Es kommuniziert sofort mit mehreren Protokollen über Anschlüsse wie RS-232, DF1 und DH-485, sodass es mit älteren Vorschaltgeräten funktioniert. Der Allen Bradley 2711P-K6C20D lässt sich ohne zusätzliche Gateways direkt mit MicroLogix-SPS verbinden und sorgt so für einen reibungslosen Datenfluss.

Das 5,5-Zoll-STN-Display ist hell und bei den meisten Werksbeleuchtungen gut lesbar. Sie müssen nicht blinzeln, um Alarme zu sehen oder Daten zu verarbeiten, was die Überprüfung schneller und augenschonender macht.

Anpassungsfähigkeit an die Umwelt

Industrielle Umgebungen sind eine harte Belastung für Terminals – Temperaturschwankungen, Feuchtigkeit und Störungen können echte Probleme verursachen. Der Allen Bradley 2711P-K6C20D ist für den Betrieb bei Temperaturen von 0 °C bis 55 °C ausgelegt und funktioniert daher sowohl in Warmwalzwerken als auch in Kaltumspannwerken. Die Frontplatte ist NEMA 4X/IP65-zertifiziert, kann also mit einem Wasserschlauch abgespritzt werden, ohne dass Wasser eindringt, und hält auch Staub fern. Dies trägt dazu bei, dass das Gerät länger läuft und weniger Ausfallzeiten aufgrund von Umwelteinflüssen auftreten.

Häufig gestellte Fragen

Q1. Wie gehe ich vor, wenn dieser Bildschirm keine Verbindung zu MicroLogix 1400 herstellt?

A: Überprüfen Sie zunächst, ob die Kabel korrekt sind. Die 232-Verbindung ist anfällig für eine Fehlausrichtung der Stifte. Wenn bestätigt wird, dass die Kabel in Ordnung sind, gehen Sie zu den Kommunikationseinstellungen im System und ändern Sie das Protokoll auf DF1-Vollduplex. Stellen Sie die Baudrate so ein, dass sie mit der der SPS übereinstimmt, normalerweise 19200. Verwenden Sie keine automatische Erkennung; Alte Geräte können es oft nicht erkennen. Die manuelle Einstellung ist die sicherste Option.

Q2. Die Touch-Kalibrierung ist sehr ungenau, der Zeiger bewegt sich von hier nach dort. Wie kalibriere ich es?

A: Halten Sie bei eingeschaltetem Gerät die obere linke Ecke des Bildschirms gedrückt und lassen Sie sie nicht los. Rufen Sie das Bedienfeld auf und suchen Sie das Symbol „Touchscreen“. Klicken Sie hinein und klicken Sie auf „Kalibrieren“. Zeigen Sie einfach mit dem Kreuzcursor. Achten Sie beim Kalibrieren darauf, dass Sie Ihren Finger nicht schütteln. Um ein möglichst genaues Ergebnis zu erzielen, verwenden Sie einen Touchpen oder eine Fingernagelspitze, um auf die Mitte zu zeigen. Nach dem Klicken werden Sie zum Speichern und Neustarten aufgefordert und es wird wirksam.

Q3. Kann ich diese Maschine mit dicken, ölgetränkten Handschuhen bedienen?

A: Ein reiner Touchscreen wird definitiv nicht funktionieren. Bei diesem Schirm handelt es sich um einen Widerstandsschirm, den dicke Handschuhe nicht durchdringen können. Aber der 2711P-K6C20D hat den Vorteil, dass er unten physische Tasten hat. Für alltägliche Vorgänge wie das Starten und Stoppen des Geräts, die Eingabe einer Nummer usw. können Sie direkt auf die Tastatur drücken, ohne die Handschuhe ausziehen zu müssen, um den Bildschirm zu berühren. Dies ist viel bequemer im Feldeinsatz.

Q4. Wie tausche ich die Batterie aus? Geht das Programm verloren, wenn die Stromversorgung unterbrochen wird?

A: In der oberen rechten Ecke des Bildschirms befindet sich eine kleine Abdeckplatte. Entfernen Sie es, um die Batterie zu sehen. Ersetzen Sie es schnell innerhalb von drei Minuten. Die Kondensatoren im Inneren können den Strom halten und die Anzeige und Einstellungen gehen nicht verloren. If it takes more than ten minutes, the touch calibration data may need to be redefined, but the configuration program is stored in the Flash and won't be lost.
