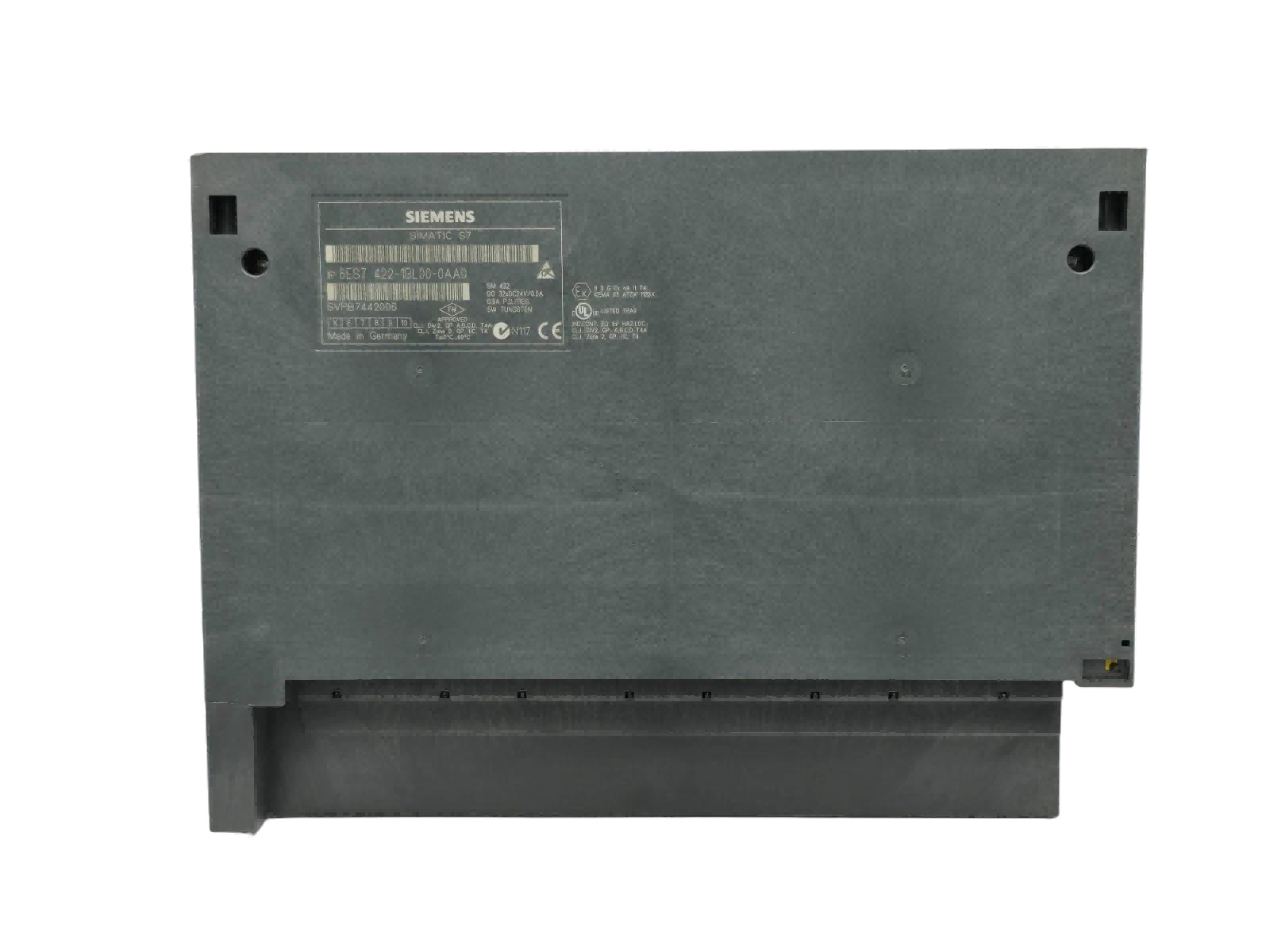

Siemens 6ES7422-1BL00-0AA0

Die gleichzeitige Steuerung von Montagelinien mit mehreren Stationen erfordert häufig eine Erweiterung des Racks aufgrund unzureichender Stationen. Durch die Installation des Siemens 6ES7422-1BL00-0AA0 kann der Bedarf an zusätzlichen Erweiterungsmodulen direkt entfallen, da der 32-Kanal-Transistorausgang mit hoher Dichte genutzt wird. Dieses Board ist auf der Unterseite mit einem standardmäßigen 40-poligen Frontstecker ausgestattet. Die Verkabelung und Signalmessung kann auf der Vorderseite erfolgen, ohne dass die Seitenwand entfernt werden muss. Es unterstützt auch Hot-Swapping im eingeschalteten Zustand und durch einfaches Drücken des Hebels kann die fehlerhafte Komponente sofort ausgetauscht werden, ohne die angrenzenden Steckplätze zu beeinträchtigen. Hanyite Automation Technology hat derzeit brandneue Boardkarten auf Lager. Finden Sie den richtigen Lieferanten und kaufen Sie direkt ein. Dies erspart die lange Lieferzeit und ermöglicht die sofortige Wiederinbetriebnahme des Schaltschranks.

Wie es funktioniert / Signalflussdiagramm

Die CPU der S7-400-Masterstation gibt Bedienanweisungen aus. ➔ Der Rückwandbus überträgt Daten mit hoher Geschwindigkeit. ➔ Siemens 6ES7422-1BL00-0AA0 empfängt Logikpegelsignale. ➔ Die interne fotoelektrische Trennschaltung übernimmt die Anti-Interferenz-Verarbeitung. ➔ Treibt 32 24-Volt-DC-Transistoren für die Ausgabe an. ➔ Die Aktoren und Meldeleuchten vor Ort reagieren präzise auf die Aktionen

Kernfunktion

Bietet 32 ​​digitale DC-Transistorausgänge, wobei ein einzelner Kanal Hochfrequenzimpulsschaltung und konventionelle Schaltersteuerung unterstützt.

Eingebauter strikter elektrischer Isolationsmechanismus, der den Störpfad des externen Starkstromkreises zum System-Backplane-Bus physisch unterbricht.

Kompatibel mit 24-Volt-Standard-Industriespannung, einfache Ansteuerung verschiedener Zwischenrelais und Magnetventile sowie anderer ohmscher Lasten.

Unterstützt eine kontinuierliche, nahtlose Adresszuordnung, wodurch die Variablenzuweisung und die Logikaufrufschritte des übergeordneten Steuerungsprogramms erheblich vereinfacht werden.

Jeder Ausgangskanal verfügt über einen unabhängigen Überlast- und Kurzschlussschutz, um eine durch einen Einzelpunktfehler verursachte Lähmung des gesamten Kartenausgangs zu vermeiden.

Vorteile bei der Problemlösung

Bei der Verkabelung über große Entfernungen in großen Produktionslinien kommt es häufig zu induzierter elektromotorischer Kraft. Herkömmliche Ausgangsplatinen funktionieren aufgrund von Störungen durch Rauschwellen häufig nicht richtig. Der solide Isolationsmechanismus dieses Moduls unterbricht den Interferenzpfad physisch von der physikalischen Ebene und sorgt so für reine Signale. Bei gleichzeitigem Betrieb an mehreren Arbeitsplätzen erzwingt das 16-Punkt-Modul häufig eine häufige Erweiterung des Racks, während das Siemens 6ES7422-1BL00-0AA0 mit 32 High-Density-Konfigurationen den Hardware-Footprint und die Verkabelungsknoten direkt reduziert und so das Risiko einer Kabelstörung im Schrank verringert. Beim Starten und Herunterfahren des Geräts kann es in der Gleichstromspule zu Überspannungen kommen. Seine interne Schutzschaltung absorbiert effektiv die Auswirkungen der umgekehrten elektromotorischen Kraft und vermeidet so das Risiko eines Leistungsausfalls und einer Anhaftung, die zu Fehlfunktionen oder Produktionsstopps führen kann.

Einfache Wartung und Austausch vor Ort

Das Modul verfügt über einen Verkabelungsmechanismus, der von vorne eingeführt werden kann, kombiniert mit einer Schnappbefestigung an der unteren Führungsschiene. Bei der Fehlersuche an den Leitungen lösen Sie zum Messen einfach den Stecker an der Vorderseite, ohne dass die gesamte Seitenwand der Maschine abgenommen werden muss. Das S7-400-Rack unterstützt den Hot-Plug-Betrieb mit Power-On. Beim Austausch der Siemens 6ES7422-1BL00-0AA0 einfach den Verriegelungshebel zur Seite schieben, die alte Komponente senkrecht herausziehen und die neue Platine einsetzen. Der gesamte Vorgang beeinträchtigt nicht den Betrieb benachbarter Steckplätze. Die grünen Statusanzeigeleuchten auf dem Bedienfeld entsprechen jedem Ausgangskanal. Wenn ein Aktuator kaputt geht oder einen Kurzschluss verursacht, kann der Fehlerstromkreis durch Scannen des leuchtenden Status schnell lokalisiert werden. Dadurch entfällt der umständliche Schritt, einen Computer anzuschließen, um das Programm zu überprüfen.

Zertifizierungen und Anwendungsfälle

Diese Karte entspricht den CE- und UL508-Anforderungen und funktioniert in typischen Industrieumgebungen unter Einhaltung der Sicherheits- und elektromagnetischen Verträglichkeitsvorschriften. Im realen Einsatz in einer Automobil-Schweißanlage läuft es seit Jahren ununterbrochen, kontrolliert Luftventile und Anzeigen und hält selbst Staub und elektrischem Rauschen stand.

Wir haben dieses Teil auf Lager, sodass Routinebestellungen noch am selben Tag nach der Prüfung versendet werden können. Wenn Sie vor einer ungeplanten Abschaltung stehen, können wir Ihnen dabei helfen, die Einstellungen Ihres alten Boards anzupassen und das neue Gerät zu validieren, um Ausfallzeiten zu minimieren.
